650V 200mΩ 直驱型氮化镓功率管
产品介绍
PP6262是一款具有直接驱动功能的增强型氮化镓功率管。依靠GaN的器件特性,它可以广泛的应用在各种需要大电流、高电压、高频开关频率的功率变换场合。
PP6262内部集成了一颗CGD的氮化镓功率管,它具有门极直接驱动功能。PP6262可以直接兼容市场上的绝大多数控制器而不用添加额外的驱动电路。PP6262的直接驱动功能将绝大部分驱动损耗转移到了外部电路,而不是PP6262内部,这样PP6262可以实现更低的工作温度和更好的转换效率。
PP6262具有无损的电流采样功能,它可以直接反馈氮化镓功率管的电流信号到控制器,这样消除了系统上需要额外使用的电流采样电阻,提高了系统的效率,并且可以显著的降低氮化镓功率管的工作温度。
PP6262使用的是DFN5x6封装。
芯片功能
• 650V/8.5A 增强型氮化镓功率管
• 具有直接驱动功能。不需要额外驱动电路,可以兼容市场上各种硅基MOSFET的控制器
• 驱动电压 9V to 20V
• RDS-ON=200mΩ
• 无损电流采样反馈
• 适合高频开关
• 开尔文管脚输出
• 小尺寸封装 5×6 mm2 DFN
应用市场
• ACDC 充电器和适配器
• LED照明
• USB PD充电器
• 电池快充充电器
• 图腾柱或单管PFC
• 电机驱动
• 无线充电
• 工业电源

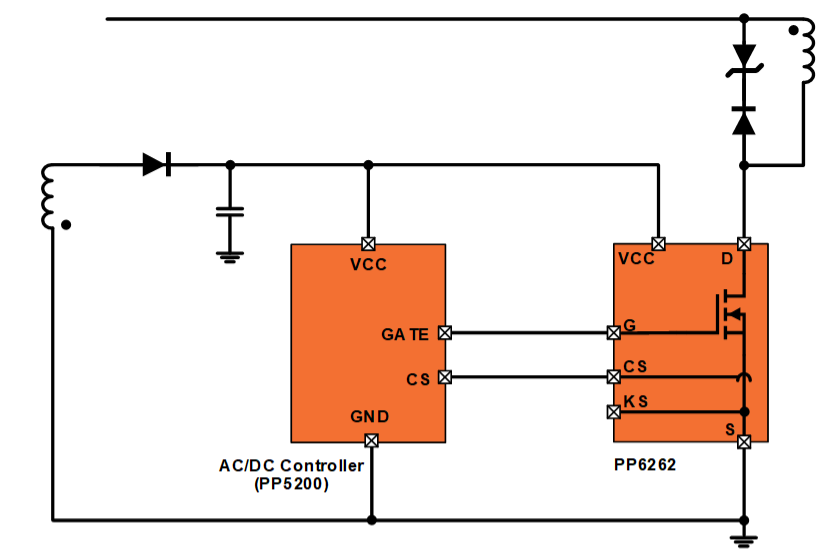

典型应用
文档与链接
文档类型 | 文档名称 | 下载链接 |
Datasheet |
PP6262 _650V 200mohm E-Mode GaN MOSFET with Current Sense_Preliminary Datasheet V1.1_CN |
点击下载 |
Reference design | 65W 2C+1A USB PD3.0 PPS Adaptor EVB User Guide | 点击下载 |
Reference design | 65W 2C USB PD3.0 PPS Adaptor EVB User Guide | 点击下载 |
Reference design | 65W 1C+1A USB PD3.0 Adaptor EVB User Guide | 点击下载 |
Reference design | 65W 1C USB PD3.0 PPS Adaptor EVB User Guide | 点击下载 |
如需完整规格书或相关业务支持请联系我们
电话:0512-67678738
邮箱:luke@prema.com.cn
